M12 Serie

Der Verbindungsstecker der Größe M12 basiert auf der IEC-Norm 61076-2-101.
Er ist einer der meistgenutzten Verbindungsstecker in der industriellen Anwendung.

Unsere M12 Verbindungsstecker bieten eine Vielzahl an Kabelsteckerspezifikationen, Einbaudosen und montierbarem Zubehör.
Die Kontakte des M12 Verbindungsstecker bieten viele Konfigurationsmöglichkeiten, einschließlich 2-polige, 3-polige, 4-polige, 5-polige, 8-polige, 12-polige und 17-polige Varianten mit Keilnut-Design.

CableForce M12 Verbindungsstecker werden entwickelt und konstruiert, um rauen industriellen und klimatischen Umgebungen standzuhalten und mit einer außergewöhnlichen Qualität für sehr zuverlässige Verbindungen zu sorgen.

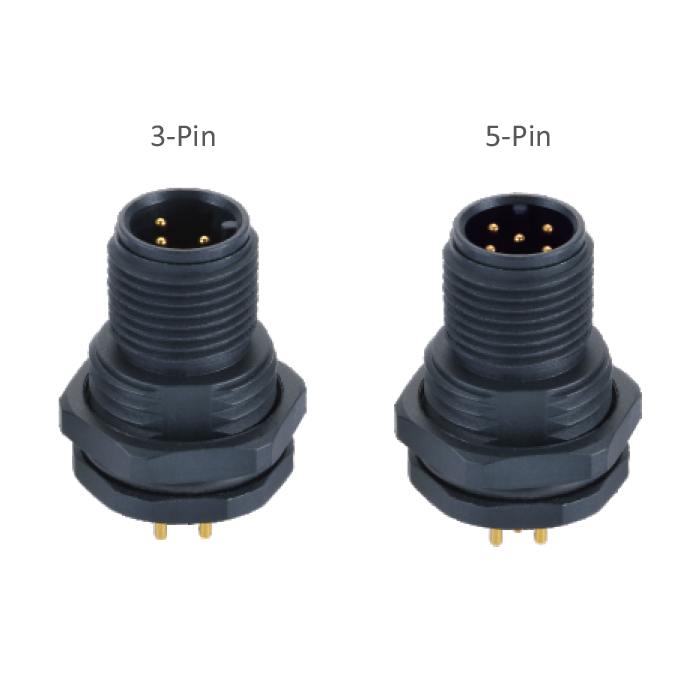

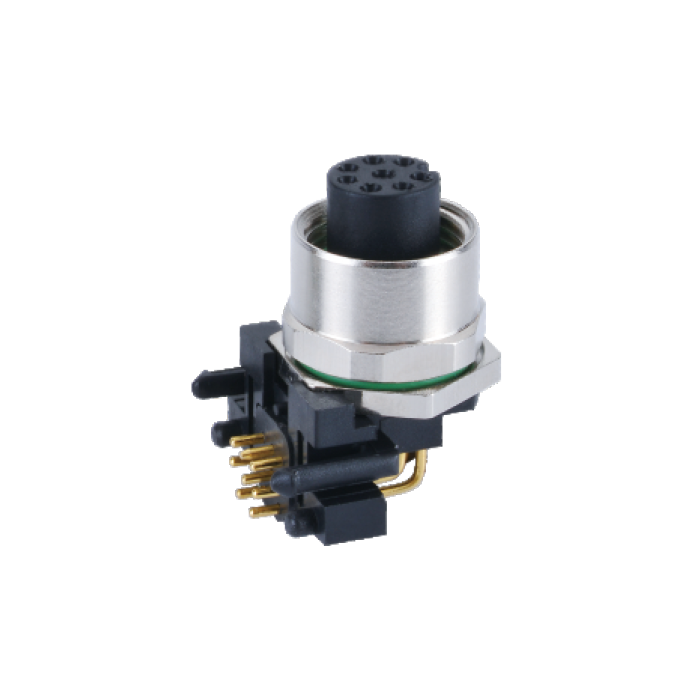

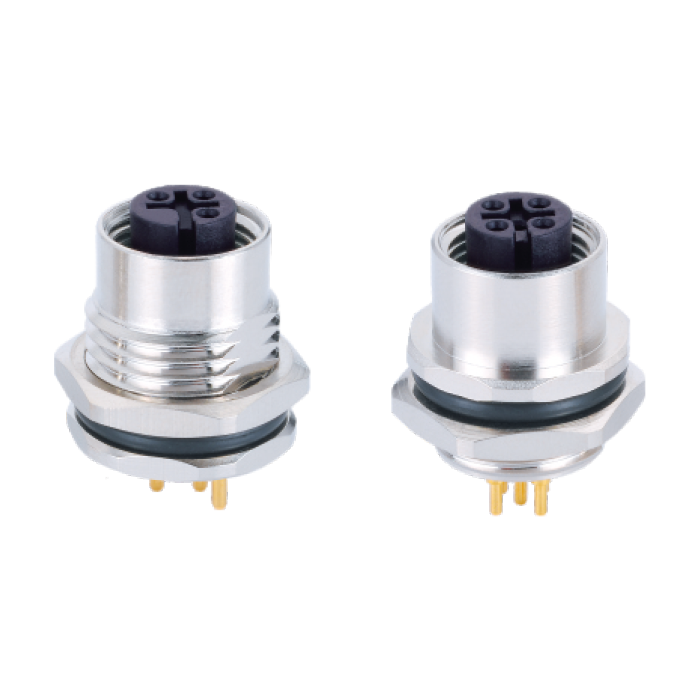

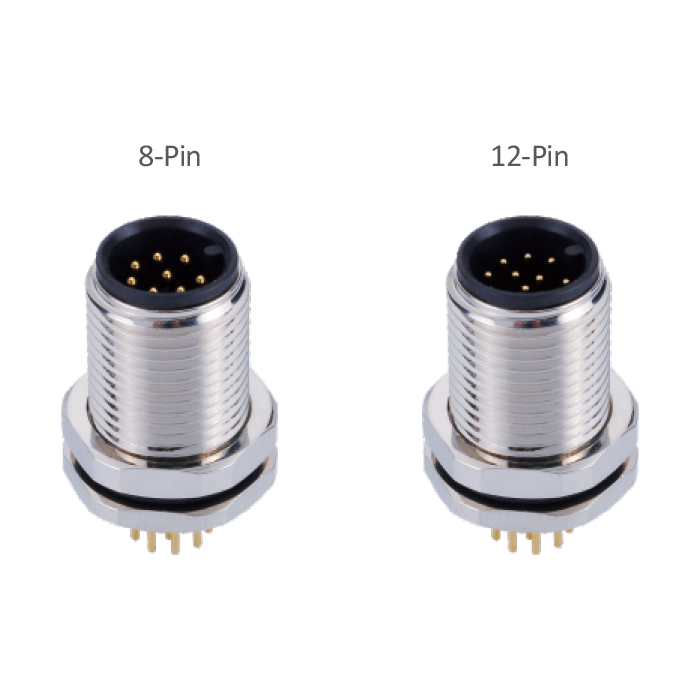

M12 Steckverbinder PCB

Technische Daten

Kabelsteckverbinder, vor Ort installierbare Stecker und Einbaudosen erhältlich
Kabellänge nach Kundenwunsch
Schutzart IP 67, IP 68
2-, 3-, 4-, 5-, 8- oder 12-polige Verbindungsstecker erhältlich
Betriebsspannung 630 V/ 250 V/ 125 V/ 60 V/ 48 V/ 30 V;
Stromstärkenbereich: 12 A, 5 A, 4 A, 2 A, 1,5 A, 0,5 A
Ausführung als Anti-Vibrations-Verriegelungsschraube

Standard:		IEC 61076-2-101
Connector:		M12, straight, angled
Coding:		A, B, D, S, T, X
Contacts Number:		3, 4, 5, 6, 8, 12
Current:		0,5A, 1,5A, 3A, 4A, 5A, 12A
Voltage:		30V, 48V, 60V, 250V, 630V
Fastening:		Front or rear fastening
Insulation resistance:		≥100MΩ
Contacts resistance:		≤ 5mΩ
Ambient temperature:		-25℃ ~ 80℃, -40℃ ~ 125℃
Wire termination:		PCB Dip Soldering
Shielding:		extra pin as option
Over-molding:		TPU
Contact carriers:		TPU + GF, Black
Contacts:		Brass / Phosphor brass, Gold-plated , Solid Pin
Coupling nut/screw:		Brass with Nickel-plated
Seal:		FKM/ Silicon O-Ring
Mechanical lifespan:		≥200 mating cycles
IP rating:		IP67/ IP68 in locked condition

Technische Änderungen vorbehalten. Für Druck- und Schreibfehler keine Haftung.

Resistant to chemicals and oils
Resistant to microbes and hydrolysis
Pollution degree 3 (III)
Flammability UL94 V-0
RoHS compliance

Produktgruppe M12

Rundsteckverbinder angespritzt

Rundsteckverbinder angespritzt

Weiterlesen

Steckverbinder PCB

Steckverbinder
PCB

Weiterlesen

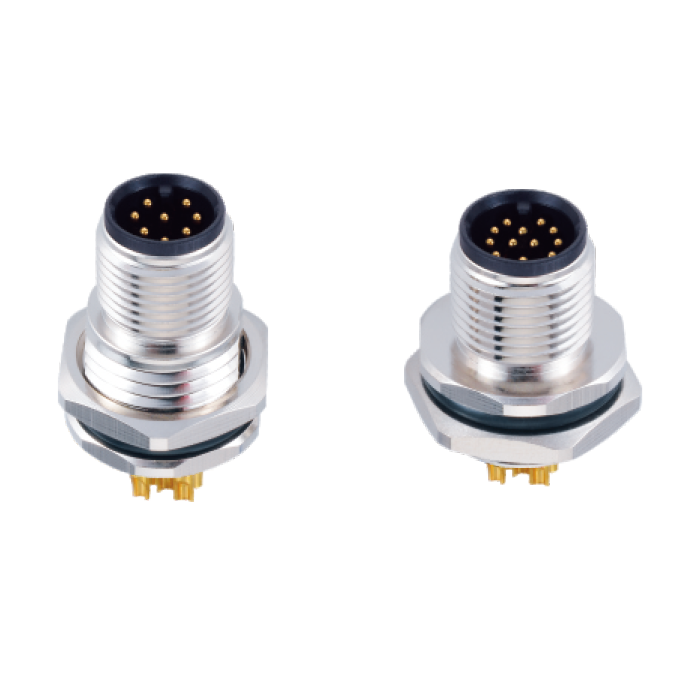

Steckverbinder Flansch/Gewinde

Steckverbinder Flansch/Gewinde

Weiterlesen

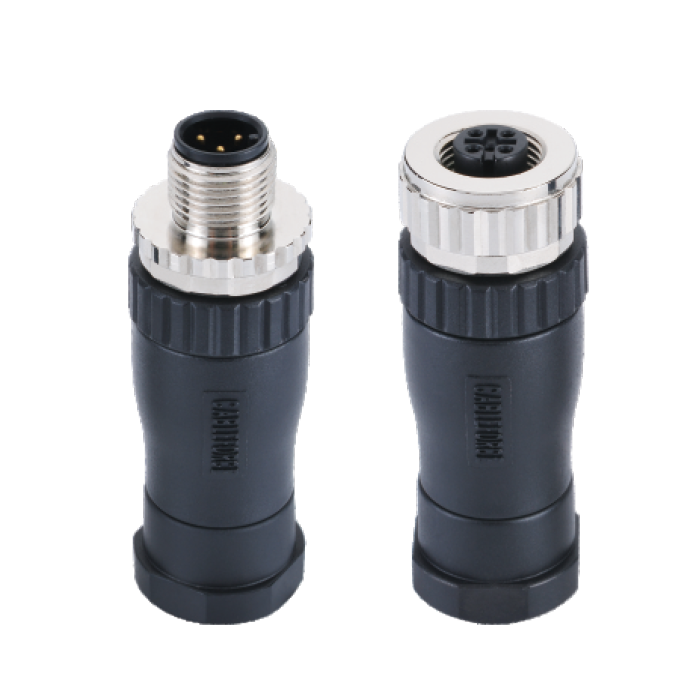

Steckverbinder Feldkonfektionierbar

Steckverbinder Feldkonfektionierbar

Weiterlesen

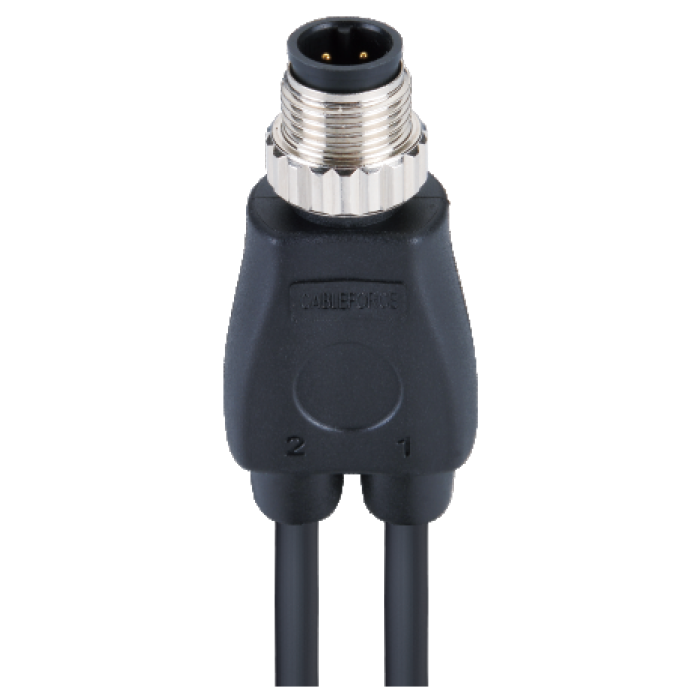

Y-Splitter
