M12 Serie

Der Verbindungsstecker der Größe M12 basiert auf der IEC-Norm 61076-2-101.
Er ist einer der meistgenutzten Verbindungsstecker in der industriellen Anwendung.

Unsere M12 Verbindungsstecker bieten eine Vielzahl an Kabelsteckerspezifikationen, Einbaudosen und montierbarem Zubehör.
Die Kontakte des M12 Verbindungsstecker bieten viele Konfigurationsmöglichkeiten, einschließlich 2-polige, 3-polige, 4-polige, 5-polige, 8-polige, 12-polige und 17-polige Varianten mit Keilnut-Design.

CableForce M12 Verbindungsstecker werden entwickelt und konstruiert, um rauen industriellen und klimatischen Umgebungen standzuhalten und mit einer außergewöhnlichen Qualität für sehr zuverlässige Verbindungen zu sorgen.

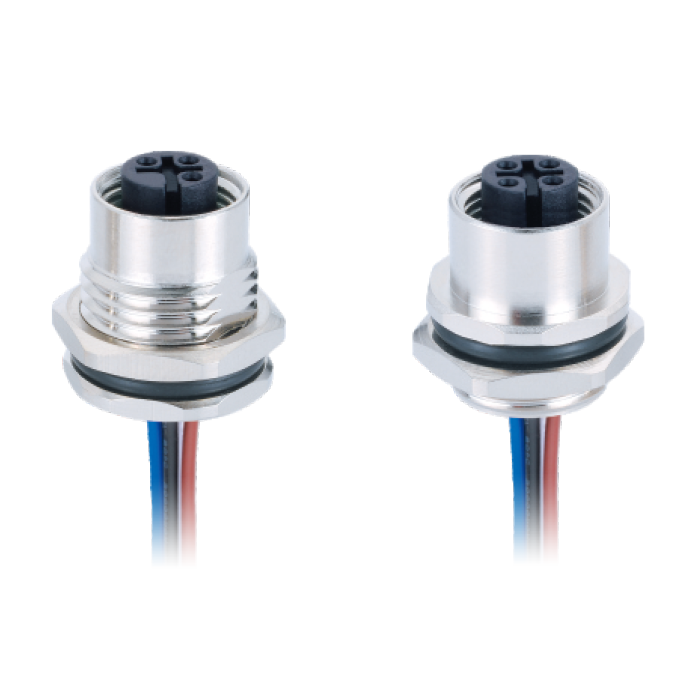

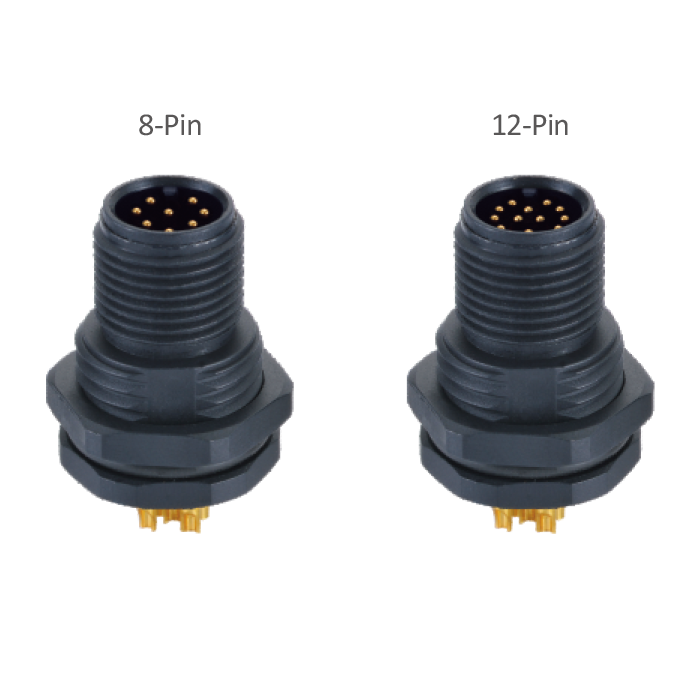

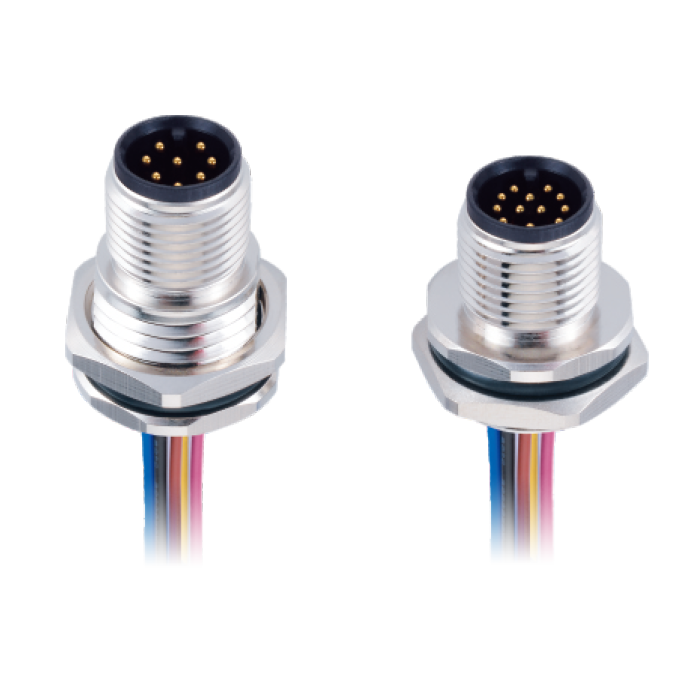

M12 Steckverbinder Flansch/Gewinde

Technische Daten

Kabelsteckverbinder, vor Ort installierbare Stecker und Einbaudosen erhältlich
Kabellänge nach Kundenwunsch
Schutzart IP 67, IP 68
2-, 3-, 4-, 5-, 8- oder 12-polige Verbindungsstecker erhältlich
Betriebsspannung 630 V/ 250 V/ 125 V/ 60 V/ 48 V/ 30 V;
Stromstärkenbereich: 12 A, 5 A, 4 A, 2 A, 1,5 A, 0,5 A
Ausführung als Anti-Vibrations-Verriegelungsschraube

Standard:		IEC 61076-2-101
Connector:		M12 straight
Coding:		A, B, D, S, T, X
Contacts Number:		3, 4, 5, 6, 8
Current:0,5A, 1,5, 2A, 3A, 4A, 5A, 12A
Voltage:		30V,48V, 60V, 250V, 630V,
Fastening:		Front or rear fastening, Flange,
Insulation resistance:		≥100MΩ
Contacts resistance:		≤ 5mΩ
Ambient temperature:		-25℃ ~ 80℃, -40℃ ~ 125℃
Wire termination:		Soldering, solder cups
Shielding:		extra pin as option
Over-molding:		TPU
Contact carriers:		TPU + GF, Black
Contacts:		Brass / Phosphor Brass, Gold-plated , solid pin
Coupling nut/screw:		Brass with Nickel-plated, stainless steel, PA66+GF
Seal:		FKM/ Silicon O-Ring
Core insulation:		PVC/ SR-PVC/ PE/ PP as option
Mechanical lifespan:		≥200 mating cycles
IP rating:		IP67/ IP68 in locked condition

Technische Änderungen vorbehalten. Für Druck- und Schreibfehler keine Haftung.

Resistant to microbes and hydrolysis
Pollution degree 3 (III)
Flammability UL94 V-0
RoHS compliance
