7/8" Serie

Der 7/8'' Verbindungsstecker mit Schraubverriegelung ist einer der wichtigsten Verbindungsstecker in der Fertigungsautomatisierung und im Feldbus. Dieser Verbindungsstecker ist sowohl für die Stromversorgung als auch die Signalübertragung ausgelegt.

Er ist weit verbreitet in Sensoren und Aktoren, Elektromotoren, Pack- und Übertragungssystemen oder in LED-Modulen für den Gebrauch im Außenbereich. Er erfüllt ebenso die anspruchsvollen Anforderungen für den Einsatz in der NMEA-2000-Schiffsnavigation und im DeviceNet.

Cableforce 7/8" Stecker und Dosen sind für raue industrielle Anforderungen oder harte klimatische Umgebungsbedingungen ausgelegt. Sie werden bereits für hohe Ansprüche entwickelt und sind daher bereits entsprechend konstruiert.

Technische Daten

  • Kabelsteckverbinder, vor Ort installierbare Stecker und Einbaudosen erhältlich
  • Kabellänge nach Kundenwunsch
  • Schutzart IP 67, IP 68
  • 2-, 3-, 4-, 5-, 8- oder 12-polige Verbindungsstecker erhältlich
  • Betriebsspannung 630 V/ 250 V/ 125 V/ 60 V/ 48 V/ 30 V;
  • Stromstärkenbereich: 12 A, 5 A, 4 A, 2 A, 1,5 A, 0,5 A
  • Ausführung als Anti-Vibrations-Verriegelungsschraube

Connector:   M12 straight
Coding:   A, B, D, S, T, X
Contacts Number:   3, 4, 5
Current:   8A, 12A
Voltage:   300V

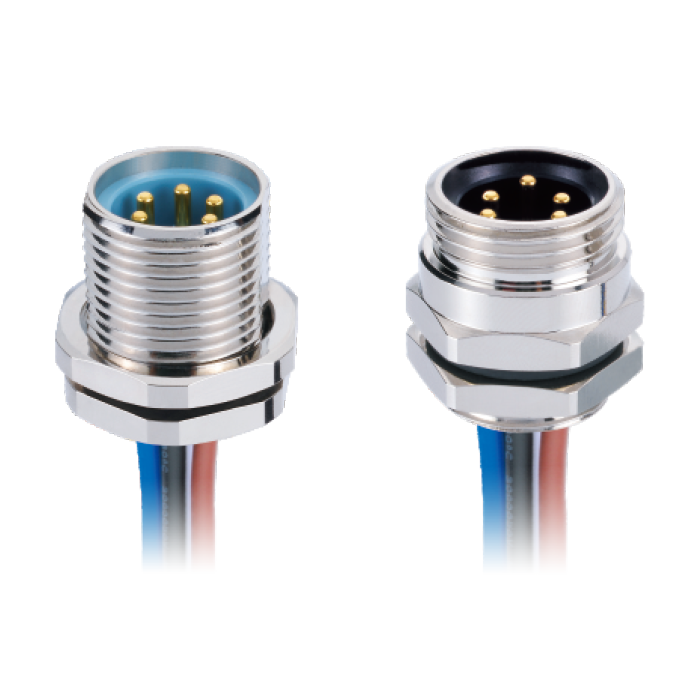

Fastening:   Front or rear fastening, Flange
Insulation resistance:   ≥100MΩ
Contacts resistance:    ≤ 5mΩ
Ambient temperature:   -25℃ ~ 80℃,
Wire termination:   Soldering,
Shielding:   extra pin as option
Over-molding:   TPU
Contact carriers:   TPU + GF, Black
Contacts:   Brass / Phosphor Brass, Gold-plated , solid pin
Coupling nut/screw:   Brass with Nickel-plated, stainless steel
Seal:   FKM/ Silicon O-Ring
Core insulation:   PVC/ SR-PVC
Mechanical lifespan:   ≥200 mating cycles
IP rating:    IP67/ IP68 in locked condition

Technische Änderungen vorbehalten. Für Druck- und Schreibfehler keine Haftung.

  • Resistant to chemicals and oils
  • Resistant to microbes and hydrolysis
  • Pollution degree 3 (III)
  • Flammability UL94 V-0
  • RoHS compliance
